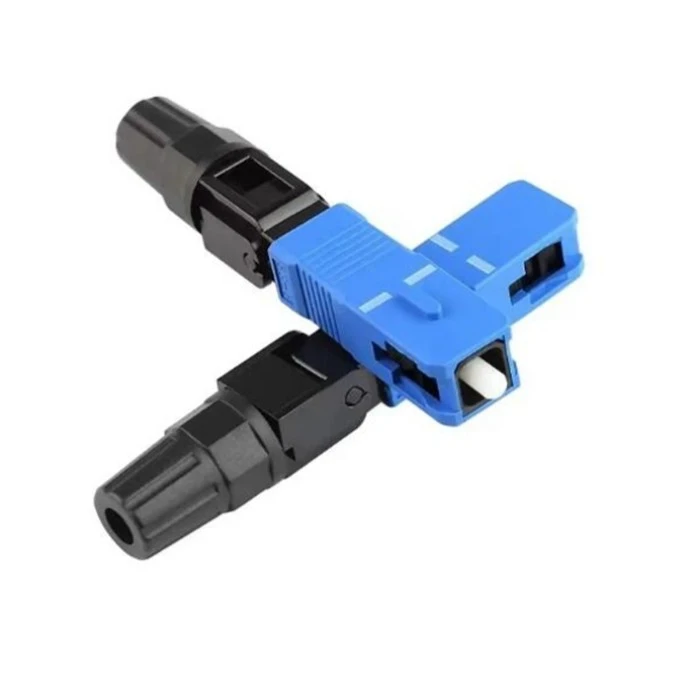

SC Fiber Fast -liitin

SC Fiber Fast Connector on yhteyslaite optisten signaalien lähettämiseen. Liiteessä on rakennettu - V - uran rakenne ja pre - upotettu kuitusegmentti. Asennettaessa sinun on asetettava ja lukittava kuitu vain yhteyden loppuun saattamiseksi, mikä parantaa rakennustehokkuutta huomattavasti.

Alhainen menetys
SC-kuidun nopean liittimen signaalin lähetyshäviö on alle 0,2 dB, mikä on 30–40% pienempi kuin tavallisten adapterien 0,3-0,5 dB. Tämä johtuu siitä, että sovitin käyttää tarkkuuskeraamista hihaa. Sen sisähalkaisijan toleranssia säädetään ± 0,001 mm: n sisällä, mikä on paljon parempi kuin teollisuuden standardi ± 0,003 mm. Tämä antaa sovittimelle mahdollisuuden saavuttaa tarkan telakoinnin kuituytimien välillä ja minimoida valon energian menetys.

Korkean paluun menetys
Korkean paluuhäviö tarkoittaa, että heijastushäiriö on pieni, mikä voi tehokkaasti estää heijastuneen valon häiritsemästä lähettäviä päätylaseria, mikä vähentää bittivirhesuhteen (BER). SC Fiber Fast -liittimen paluumenetys on yhtä suuri kuin suurempi tai yhtä suuri kuin 45 dB (yksitila) tai suurempi tai yhtä suuri kuin 30 dB (multimode), mikä on suorituskyvyn indikaattori, joka ylittää huomattavasti monen muun tyyppiset liittimet. Esimerkiksi tavalliset FC -liittimet voivat yleensä saavuttaa vain noin 40 dB: n paluumenetyksen.

Nopea asennus
SC Fiber Fast Connector omaksuu napsauttamalla - suunnittelussa. Pistoke kuori on suorakaiteen muotoinen muovikuori. Kun sovitin asetetaan, sisäinen elastinen napsautus (sirpale) lukittuu automaattisesti pistorasiaan ilman kiertoa. Kun irrotat pistorasian, paina vain napsautusosa kevyesti ja vedä pistoke ulos. Verrattuna perinteiseen FC -langan kiristysrakenteeseen liittimen asennusaikamme lyhenee keskimäärin 15 minuutista vain 6 minuuttiin.

Mitä eroa on sulautettujen kuituoptisten pikaliittimien ja liittimien välillä?

Kuituoptisiin pikaliittimiin käytetty tekniikka jaetaan kahteen luokkaan: esisulautettu kuituoptinen ja esisulautettu (suoraan läpi) nopean liitinkuituoptiikan.

Tärkein ero on yhteyspisteessä ja yhteysmenetelmässä:

1. Connection Point -asetukset

Sulautetun optisen kuidun kytkentäpiste asetetaan liittimen sisälle, ja sulautetussa optisessa kuidussa on esiasetettu vastaava neste;

Upottamattoman (suoraan) optisen kuidun kytkentäpiste on liittimen pinnalla ilman esiasennettua vastaavaa nestettä, ja se on kytketty suoraan kohdeoptiseen kuituun sovittimen läpi.

2. yhteysmenetelmä

Kuituoptisen pikayhteysliitäntää käytetään kuidun kiertämiseen ja kiinnittämiseen nastaan, ja sen jälkeen, kun nastapinta on kiillottanut, saavuta kohdistus kytkentäputkessa. Pinan ulkokomponentit on valmistettu metallisista tai ei - metallisista materiaaleista. PIN -kodin telakointipäätä on oltava jauhettu, ja toista päätä tukee yleensä taivutusrajoittava komponentti kuitu- tai kuitukaapelin jännityksen vapauttamiseksi. Kytkentäputki on yleensä valmistettu kahdesta puolikomposiitista, kiinnitetystä lieriömäisestä komponentista, joka on valmistettu materiaaleista, kuten keramiikasta tai pronssista, ja se on usein varustettu metalli- tai muovisilla laipalla liittimien asennuksen ja kiinnittämisen helpottamiseksi. Optisen kuidun kohdistamiseksi mahdollisimman tarkasti, nastajen ja kytkentäputkien koneistustarkkuus on suuri vaatimus.

Suoraan optisen kuidun nopean liittimen laitteen kautta ei ole sulautettuja optisia kuituja tai vastaavaa tahnaa. Kun optinen kuitu on asennettu ja kiinnitetty, suurennuslasi voidaan käyttää optisen kuidun päätypinnan tarkastamiseen liiallisen kuituliitäntähäviön välttämiseksi. Aksiaalisen paikannusmekanismi, puristusprosessin aikana, optinen kuitu ei siirry eteenpäin aksiaalisesti.

Kuinka asentaa ja käyttää SC Fiber Fast Connector?

1. Irrota liittimen hännän kansi ja kierrä kaapeli sen läpi;

2. Käytä kuitukaapelia strippauspihdit kaapelin ulkoisen ihon poistamiseen noin 5 cm: n pituudella;

3. Sulje Miller -pihdit kiinnittimen reunaan ja katkaise paljaat pinnoitekerrokset optisen kuidun paljastamiseksi;

4. Pyyhi ja puhdista paljaat optiset kuidut pölyllä - todisteet;

5. Leikkaa optinen kuitu kiinnittimellä;

6. Kohdista kuituoptinen kaapeli pääreiän kanssa ja aseta se. Kun kuitukaapeli näyttää alun perin taivutetun valtion, paina puristussuoja;

7. Kierrä merkkijonokaapelin takakansi takaisin liittimen runkoon ja kiinnitä ulkokuori.
