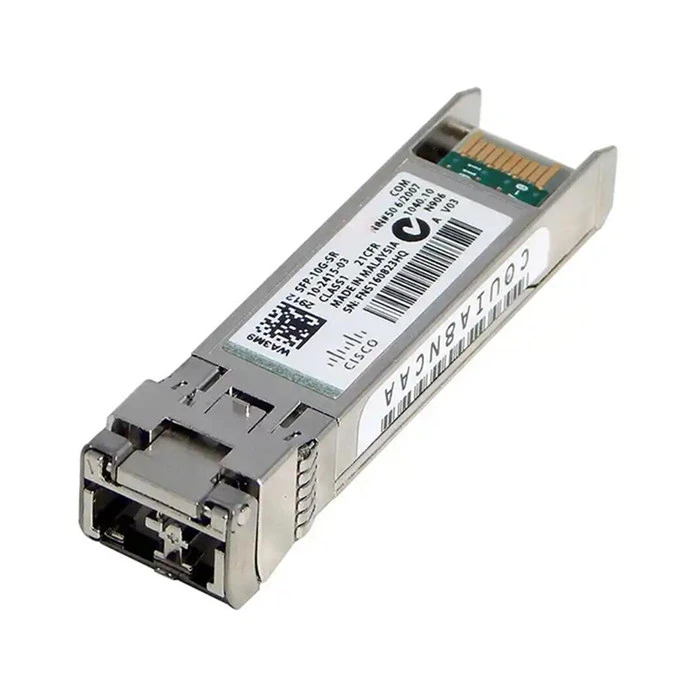

SFP -optinen lähetin -vastaanotin

SFP -portti on rajapinta, joka toteuttaa gigabitin optisen ja sähköisen signaalin muuntamisen. Sen päätehtävä on signaalin muuntaminen ja tiedonsiirto. Sen portti noudattaa IEEE 802.3AB -standardia (kuten 1000Base - T), ja siirto -arvo voi saavuttaa 1000 Mbit/s (jotkut kytkimen SFP -portti tukee 100/1000Mbps mukautuvaa), joten sitä kutsutaan myös gigabit -kuituportiksi. SFP -optinen moduuli on rajapintalaite, joka muuntaa gigabitin sähköiset signaalit optisiksi signaaleiksi. Se on teollisuus - Standard Pieni liitettävä gigabitti Optisen lähetin -vastaanottimen integroidun moduuli. SFP -optisen lähetin -vastaanottimen molemmat päät: Yksi pää on SFP -portti, joka on kytketty pääasiassa verkkolaitteisiin, kuten kytkimiin, reitittimiin ja mediamuuntimiin, jotta sähkösignaalit muuttavat sähkösignaaleja läpäisyyn; Toinen pää on LC -rajapinta tai RJ45 -rajapinta, jota käytetään pääasiassa optisen kuidun tai verkkokaapelin kytkemiseen tiedonsiirtoon.

SFP -portti on kuuma - vaihdettava I/O Sillä on vahva joustavuus ja se sopii monille verkkolaitteille, kuten SFP-optisille moduuleille, gigabit-kytkimille jne., Ja sitä voidaan käyttää 1000base - SX, 1000base - lx/lH, 1000Base - zx tai 1000base- bx10-d/1000base {10000} bxe-d/{8} Lisäksi SFP -portti on taaksepäin yhteensopiva ja tukee 10/100/1000Mbps. Lyhyesti sanottuna, SFP -satamilla on 4 suurta etua:

● Tukee kuumaa vaihtoa, joka voi vähentää asennusta, huoltoa ja hallintaa aikaa;

● Portin joustavuus;

● Kestävä muotoilu parantaa luotettavuutta;

● Yhteensopiva 10/100/1000Mbps kanssa.

100 perus SFP

1000 pohja SFP

10G SFP+

K: Mitä eroa on SFP -portin ja RJ45 -portin välillä?

Vaikka SFP -portin ja RJ45 -portin enimmäispäästöaste on molemmat 1000Mbps, näiden kahden välillä on joitain eroja.

1. Eri sovellukset

Esimerkiksi kytkimen SFP -portti on varustettava SFP -optisella moduulilla ja se käyttää optisia kuitu hyppääjiä tiedonsiirron saavuttamiseksi; Vaikka kytkimen RJ45 -portti voi suoraan saavuttaa tiedonsiirron verkkokaapeleiden kautta.

2. Eri lähetysetäisyydet

RJ45 -portti lähettää pääasiassa tietoja verkkokaapelin kautta, ja sen suurin siirtoetäisyys on verkon kaapelin suurin siirtoetäisyys, joka on 100 metriä; Vaikka SFP -portti vaatii SFP -optisen lähetin -vastaanottimen kytkemistä optiseen kuitujen hyppääjaan lähettämistä varten, ja sen maksimaalinen lähetysetäisyys on SFP -optisen moduulin maksimaalinen siirtoetäisyys. Etäisyys on 160 metriä.

K: Erot SFP: n, SFP+, SFP28: n, QSFP+: n ja QSFP28: n välillä

1. SFP

SFP on pienen muodon liitäntä. Se voidaan yksinkertaisesti ymmärtää GBIC: n päivitetyksi versioksi. Sen tilavuus on vain 1/2 GBIC -moduulista. Tämä malli lisää huomattavasti verkkolaitteiden satamitiheyttä. SFP -kapseloitujen optisten moduulien lähetysnopeudet sisältävät 155 m, 1,25 g, 2,5 g jne. Liitäntätyyppi on pääasiassa LC -rajapinta, jota käytetään yleensä SONET/SDH -verkkoissa, 100m/1000m Ethernetissä ja muissa alhaisissa - nopeuden lähetyssovelluksissa.

2. SFP+

SFP+: lla on sama ulkonäkökoko kuin SFP: llä. SFP+ -pakattujen optisten moduulien lähetysnopeudet sisältävät 6G, 8G, 10G jne. Tämä pakettityyppi sisältää 6G/8GFC -optiset moduulit, 10G -optiset moduulit, 10G: n sähkörajapintamoduulit, 10G DAC korkea - nopeuskaapelit ja 10G AOC -aktiivinen optinen kaapeli. SFP+ -sarjatuotteita käytetään pääasiassa 10G (10GBase - SR) Ethernet -linkkeissä datakeskuksissa.

3. SFP28

SFP28 on parannettu versio SFP+: sta, ja sillä on samankokoinen kuin SFP+, mutta se voi tukea yhtä - kanavan 25 gb/s. SFP28 tarjoaa tehokkaan ratkaisun 10G - 25G-100G -verkkopäivityksille seuraavan sukupolven datakeskuksen verkkojen jatkuvan kasvun saavuttamiseksi.

4. QSFP+

QSFP+ -pakkaus voi tukea 4-kanavaista lähetystä samanaikaisesti, tiedonsiirtonopeudella 10 gbit/s jokaiselle kanavalle ja 40 Gbps-siirtoprosentin 4 kanavan kautta. Verrattuna SFP+: iin, QSFP+ -optisten moduulien lähetysnopeus voi olla jopa neljä kertaa SFP+ -optisten moduulien. QSFP+ -optisia moduuleja voidaan käyttää suoraan 40G -verkkojen käyttöönotossa, mikä säästää tehokkaasti kustannuksia kasvattaen samalla satamatiheyttä.

5. QSFP28

QSFP28 -pakkaustyyppi on valmistettu vastaamaan 100G -sovellusten tarpeita. Se voi tukea 4-kanavaista lähetystä samanaikaisesti, tiedonopeuden ollessa 25 gbit/s jokaiselle kanavalle ja 100 gbps: n siirtoprosentin 4 kanavan kautta. Se voi täyttää 100 g: n Ethernet (4 x 25 gbps) ja EDR Infinibandin hakemusvaatimukset.
